     一、概述
YLM爐用密封電動機是根據市場特殊需要研制的電動機，主要用于真空度小于1.3332Pa的井式回火爐、退火爐、氮化爐及各種箱式保護氣體加熱爐的內風扇的原動力。由于該電機在結構上。采用了不銹鋼密封套及耐熱剛的長軸，改變了過去電爐一直延用的動密封結構，而采用靜密封性能。該電機在加裝水套冷卻系統后。能保證電動機軸身風扇端在950℃高溫下連續長期運行。該電動機采用F級絕緣，防護等級為IP44。冷卻方法符合IC0041。
電動機具有外形美觀、重量輕、效率高、壽命長、設計結構合理，運行可靠、維護使用方便等特點。
型號含義
YLM爐用密封電動機概述及結構簡介
使用條件 額定電壓為380V；額定頻率為50HZ；接法為Y聯結；環境溫度不超過40℃；海拔不超過1000m。

     二、結構簡介
積座、端蓋、軸承蓋用鑄鐵鑄成。
定子轉子鐵心采用硅鋼片迭壓而成。定子繞組用F級漆包圓銅錢繞成并用優質絕緣漆浸漬處理。轉子用鋁鑄成鼠籠型，端環帶有鼓風散熱的風翼。轉子裝在軸上，并經校正平衡。
密封：用優質不銹鋼制成，在電機中其著密封作用。
接線盒：具有良好的密封性能盒內空腔較大，便于接線備有接地螺釘以確保安全，盒蓋內附有接線圖。
軸承及潤滑：本電機使用Z2級電機用軸承，精度高、噪聲小潤滑油為鋰基潤滑脂。

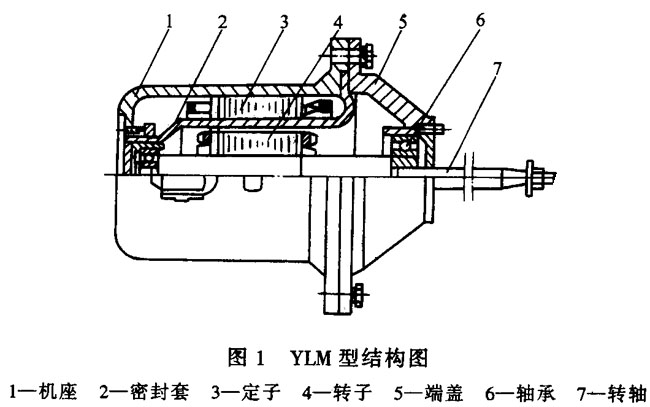

電動機結構圖（見圖1）
YLM爐用密封電動機概述及結構簡介
型號
功率
KW
轉速
（r/miｎ）
電流
A
效率
（%）
功率
因數
堵轉電流
堵轉轉矩
最大轉矩
重量
Kg
額定電流
額定轉矩
額定轉矩
YLM-265M-4
YLM-265L-4
YLM-300M-4
0.75
1.1
1.5
1425
2.3
3.4
4.5
69
70
72
0.70
0.70
0.72
6.5
2.2
2.8
56
76
115
YLM爐用密封電動機外形及安裝尺寸

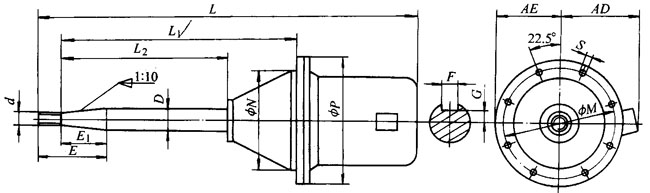

圖2  YLM型外形尺寸圖（V1）（見表2）
                                表2                   （單位：mm）
型號
E
E1
F
G
M
D
N
P
S
AE
AD
d
L
L1
L2
YLM-265M-4
80
58
6
14
265
φ38
230
300
8×φ15
150
155
M24×2
785
520
410
YLM-265L-4
80
58
6
14
265
φ38
230
300
8×φ15
150
155
M24×2
880
520
410
YLM-300M-4
110
82
12
169
300
φ48
250
350
8×φ19
175
185
M30×2
900
545
435
